CQF型塑料磁力泵

CQF型塑料磁力泵

产品概述:
CQF型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品,设计合理,工艺,具有全密封,无泄漏,耐腐蚀的特点。

主要特点:
塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

型  号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压
 (V)
材 质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.01 220


14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.8 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 5.4 15 1.1 380
32CQF-15 32 25 6.5 15 1.1 380
32CQF-25 32 25 4.8 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 12.5 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机

结构图:

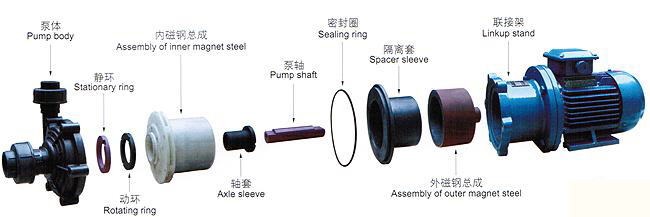

结构细节图:

安装尺寸图:

暂无CQF型塑料磁力泵安装尺寸!

暂无CQF型塑料磁力泵故障排除!

暂无CQF型塑料磁力泵腐蚀性能表!
